山东利达旋挖钻机变幅机构介绍

人气：0发表时间：2018-03-21 09:08:58

山东利达旋挖钻机工作装置包括变幅机构、桅杆总成、随动架、动力头、主卷扬、辅卷扬、加压装置、钻杆、钻具等。 1. 变幅机构

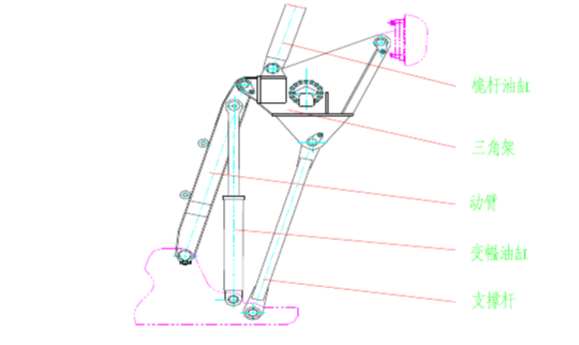

山东利达旋挖钻机变幅机构是桅杆的安装部件。由动臂、三角架、支撑杆、变幅油缸、桅杆油缸等组成，见图,通过变幅油缸、桅杆油缸的作用，可以使桅杆远离或靠近机体和改变桅杆前后倾角，调节桅杆的工作幅度或运输状态的整机高度。

回转台—动臂—支撑杆—三角架通过销轴铰接，组成一个平行四边形机构。当变幅油缸伸缩而改变工作幅度时，桅杆和三角架只作上下平行移动。满足了桅杆平移，升降的工况要求。
