山东利达旋挖钻机工作装置包括变幅机构、桅杆总成、随动架、动力头、主卷扬、辅卷扬、加压装置、钻杆、钻具等。

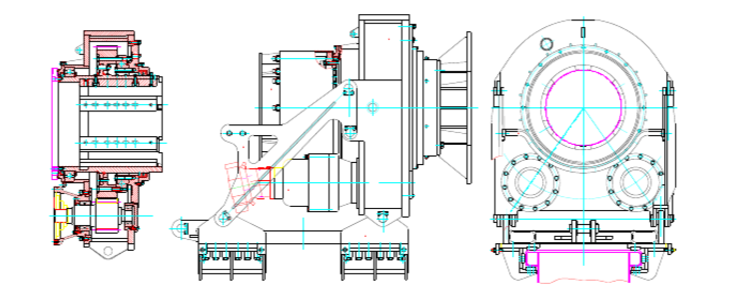

山东利达旋挖钻机动力头 动力头是钻机最重要的工作部件，结构如图7，它由液压马达、减速机、动力箱、缓冲装置、滑移架、联接板、压盘组成。动力箱内有一组与回转支承固定在一起的齿圈，齿圈与轮毂固定，轮毂内壁有三组驱动键。
山东利达旋挖钻机液压马达的高速旋转通过减速机减速以后，减速机的动力输入给动力箱中的齿轮轴，齿轮轴小齿轮与齿圈啮合，形成最后一级减速。与轮毂固定在一起的齿圈，在回转支承的支撑下被驱动旋转，轮毂上的键驱动钻杆旋转，实现钻机钻孔工作的旋转运动。 缓冲装置的作 用：当钻孔深度超过第一层钻杆的长度时，下钻杆时会冲击动力头，特别是卡钻时的意外情况，冲击力更大，此时缓解对动力头的冲击，保护动力头不受到损坏。 滑移架是动力头的导向部件，通过联接板和销轴与动力箱固定，在对钻孔加压和对动力头起拔工况时，沿桅杆导轨导向。 压盘的作用是钻斗上提时与钻斗上的碰块相撞，打开钻斗卸渣。 旋挖钻机动力头匹配两种输出转速：一种是低速大扭矩，用于正常成孔作业；另一种是高速小扭矩，用于空载卸土。两种转速通过液压系统进行切换，切换时有3秒滞后延时。其它钻机没有高速甩土功能。
