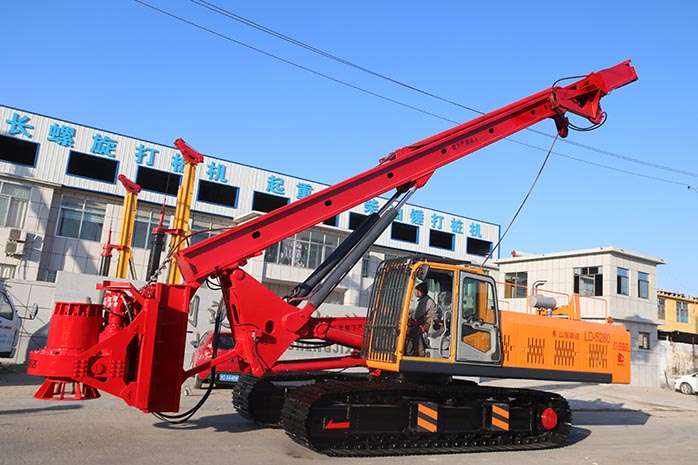

山东利达旋挖钻机 工作装置包括变幅机构、桅杆总成、随动架、动力头、主卷扬、辅卷扬、加压装置、钻杆、钻具等。
山东利达旋挖钻机钻杆的类型
山东利达旋挖钻机根据钻孔时采用的钻进加压方式不同，钻杆分为三种类型：摩擦加压式钻杆（简称：摩擦杆）、机锁加压式钻杆（简称：机锁杆，又称：凯式钻杆）和组合加压式钻杆（简称：组合杆）。

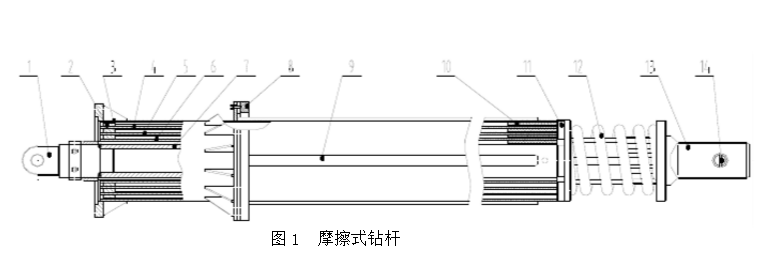

山东利达旋挖钻机摩擦式钻杆（见图1）一般用于较软地层的钻孔施工，可钻进淤泥层、泥土、（泥）砂层、卵（漂）石层。
山东利达旋挖钻机摩擦式钻杆一般制成5节，1～4节杆每节钢管长13米。钻孔深度可达60米左右。 1、扁头2、一杆挡环3、第一节钻杆4、第二节钻杆5、第三节钻杆 6、第四节钻杆 7、第五节钻杆 8、减振器总成9、一杆外键 10、一杆内键 11、弹簧座（托盘） 12、钻杆弹簧13、方头14、销轴

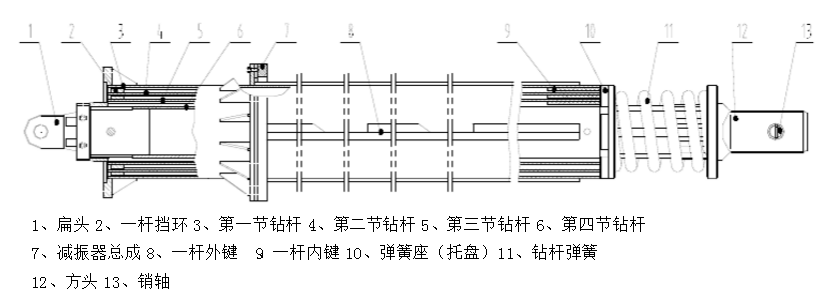

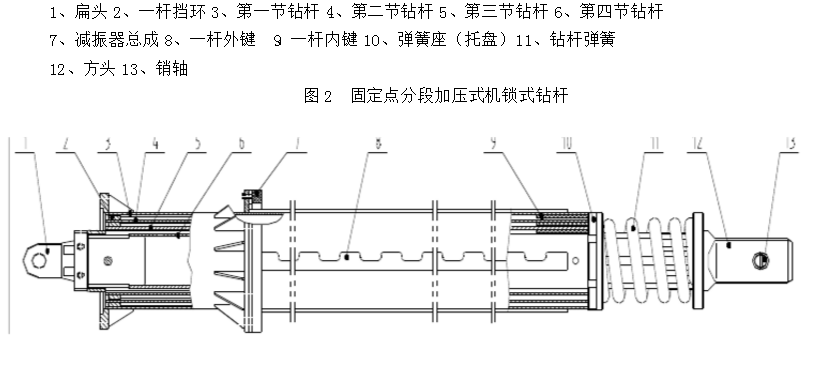

山东利达旋挖钻机机锁式钻杆（见图2和图3）不但可用于软地层，也可用于较硬地层施工。机锁式钻杆可钻进淤泥层、泥土、（泥）砂层、卵（漂）石层和强风化岩层。机锁式钻杆一般制成4节，1～3节杆每节钢管长13米。钻孔深度可达50米左右。
1、扁头2、一杆挡环3、第一节钻杆4、第二节钻杆5、第三节钻杆6、第四节钻杆 7、减振器总成8、一杆外键 9、一杆内键10、弹簧座（托盘）11、钻杆弹簧 12、方头13、销轴
山东利达旋挖钻机加压油缸提供给动力头的加压力虽然很大（20t），但经过动力头内键套键齿侧与1杆外键侧的摩擦传递和各杆内外键侧的摩擦传递提供给钻具的进尺加压力却很小，所以使用摩擦杆不能在较硬地层施工作业。
山东利达旋挖钻机摩阻式钻杆加压方式，由于钻杆作旋转运动，钻杆键侧与动力头轮毂的键产生正压力，正压力产生摩擦力，由于加压油缸对动力头的加压动作，此摩擦力实现钻杆钻孔工作的进给运动。 机锁式钻杆加压方式，加压油缸的加压力通过动力头的轮毂端面与钻杆加压点接触，实现钻杆钻孔工作的进给运动。由于此方式需解锁，有时解锁不彻底，容易造成卡钻，只有当钻孔进给阻力大时才采用。
通过加压油缸活塞杆的伸出，实现钻孔时的进给加压。加压油缸活塞杆缩回，起拔动力头，在埋钻的情况下，也可以用来起拔。加压油路上装有平衡阀，在不向加压油缸供油的情况下，可以将动力头可靠地锁定在加压行程的任意位置上。
