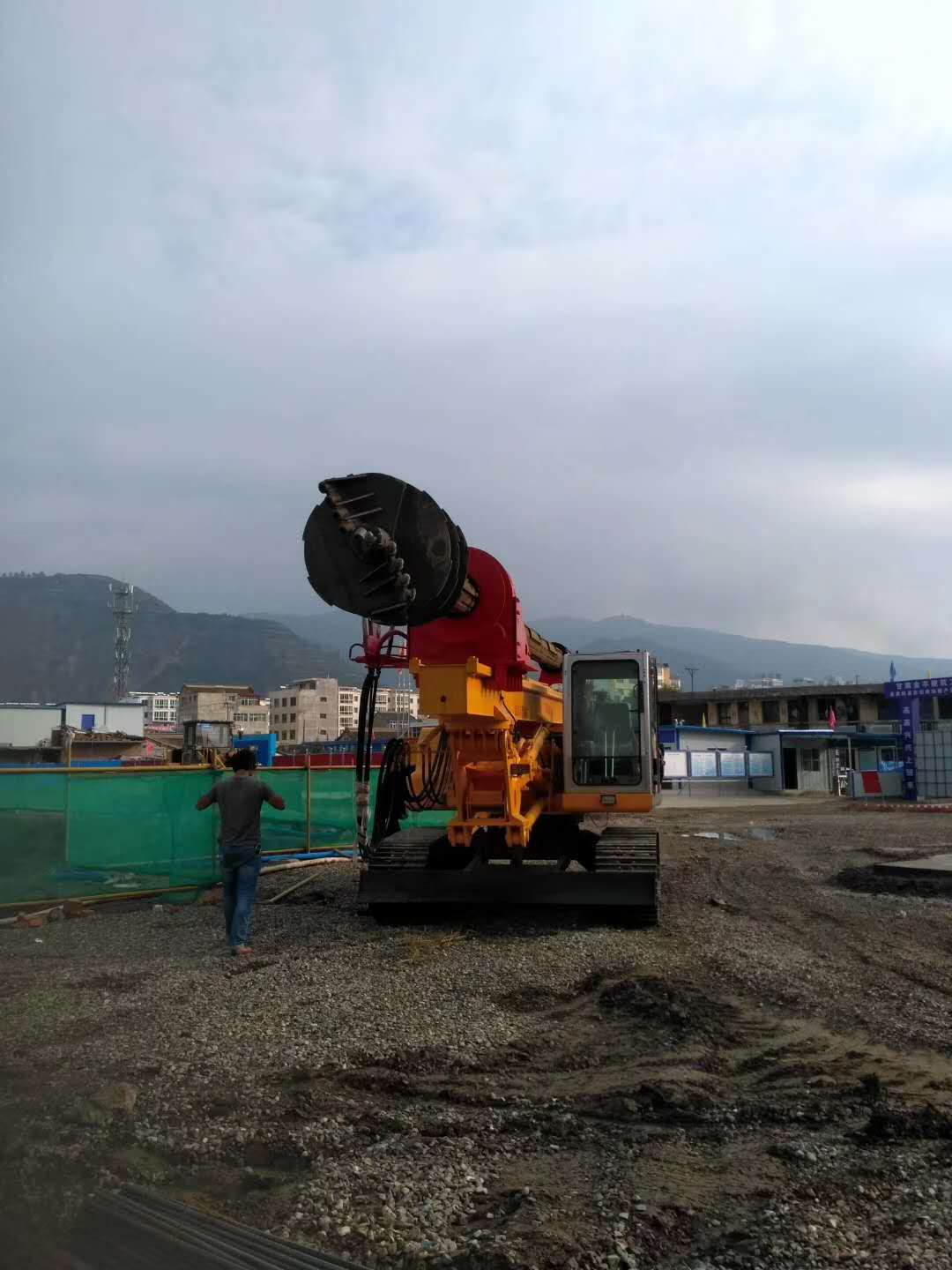

旋挖钻机、反循环钻机介绍

所谓反循环，是指钻机工作时，旋转盘带动钻杆端部的钻头切削破碎孔内岩土，冲洗液从钻杆与孔壁间的环状间隙中流入孔底，冷却钻头并携带被切削下来的岩土钻渣，由钻杆内腔返回地面，与此同时，冲洗液又返回孔内形成循环。由于钻杆内腔较井孔直径小得多，所以，钻杆内泥水上升速度较正循环快得多。既是清水，也可将钻渣带至钻杆顶端，流向泥浆沉淀池，泥浆净化后再循环使用。



　　反循环与正循环相比，反循环的钻进速度快得多，所需泥浆量少，转盘所消耗的功率少，清孔时间较快，采用特殊钻头可钻挖岩石等优点。



　　反循环钻成孔施工按冲洗液循环输送方式、动力来源和工作原理可分为气举反循环、泵吸反循环和喷、射反循环等，气举反循环钻进又称压气反循环钻进，其工作原理如下图所示。将钻杆置入注满冲洗液的钻孔内，靠旋转盘⑦的转动，带动气密式方形传动杆②和钻头⑤转动切削岩土，由钻杆下端喷射嘴④喷出压缩空气，与被切削下来的土、砂等在钻杆内形成比水还轻的泥砂水气混合物。由于钻杆内外压力差和压气动量的联合作用，将泥砂水气混合物与冲洗液一起上升，通过压送软管⑥排出至地面泥浆池或储水槽中，土、砂、砾和岩屑等在泥浆池内沉淀，冲洗液再流人孔内。
