山东利达机锁杆旋挖钻机底盘介绍

旋挖钻机底盘介绍，山东利达机锁杆旋挖钻机底盘介绍

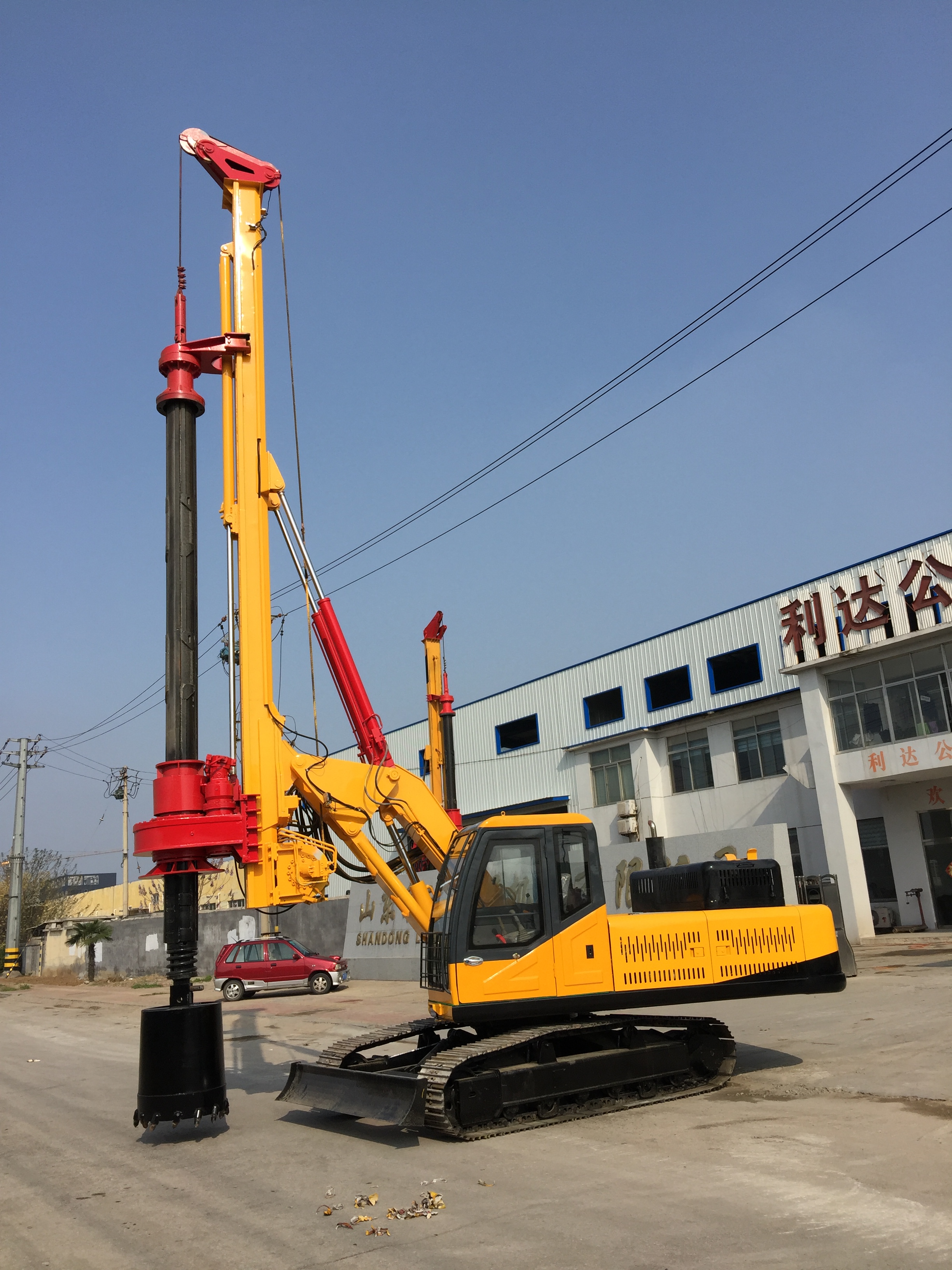

    底盘是钻机工作装置部分的安装基础，由行 走 机构   、 底 架、 上车 回 转 组成， 见图 2 。   行走机 构 的功能是实现钻机的行走和移位。主要由液压马达、减速机、驱动轮及张紧装置、

履带、承重轮、托链轮、导向轮等部件组成。行走装置通过液压系统控制，可实现前行、后 行、左转弯、右转弯、原地水平旋转等动作。   行走机构的履带具有张紧度调节功能。 当履带过于松弛时， 影响正常工作， 需适时调整其张 紧度。 调整履带张紧度时， 用手压黄油泵向张紧装置的张紧油缸注油口注入适量油脂。 张紧 油缸的注油口位置如图“ A ”处。   底 架 用于安装和支承履带行走机构，内部装有液压油缸、液压系统的“中心回转接头” 。上 车的液压系统的工作压力油液通过“中心回转接头”传输到履带行走机构和履带伸缩机构。 通过液压油缸的伸缩运动实现了履带行走机构的展宽和缩回。 这一功能使钻机在工作时展宽 两履带的外边距， 提高了整机工作的稳定性； 在车载运输时缩回履带， 减小整机宽度， 适应 了公路交通法规的要求。   回转台是工作装置部分的安装基础，发动机、液压系统、驾驶室、变幅机构、回转机构、配 重等部件直接安装在其上。





底盘是钻机工作装置部分的安装基础，由行走机构

、底架、上车回转组成，见图2。

行走机构的功能是实现钻机的行走和移位。主要由液压马达、减速机、驱动轮及张紧装置、

履带、承重轮、托链轮、导向轮等部件组成。行走装置通过液压系统控制，可实现前行、后行、左转弯、右转弯、原地水平旋转等动作。

行走机构的履带具有张紧度调节功能。当履带过于松弛时，影响正常工作，需适时调整其张紧度。调整履带张紧度时，用手压黄油泵向张紧装置的张紧油缸注油口注入适量油脂。张紧油缸的注油口位置如图“A”处。

底架用于安装和支承履带行走机构，内部装有液压油缸、液压系统的“中心回转接头”。上车的液压系统的工作压力油液通过“中心回转接头”传输到履带行走机构和履带伸缩机构。通过液压油缸的伸缩运动实现了履带行走机构的展宽和缩回。这一功能使钻机在工作时展宽两履带的外边距，提高了整机工作的稳定性；在车载运输时缩回履带，减小整机宽度，适应了公路交通法规的要求。

回转台是工作装置部分的安装基础，发动机、液压系统、驾驶室、变幅机构、回转机构、配重等部件直接安装在其上。
