深度20米旋挖机直径400-1400mm小型机锁杆旋挖钻机
- 咨询热线：18206372758
-
一、机锁杆旋挖钻机图片：

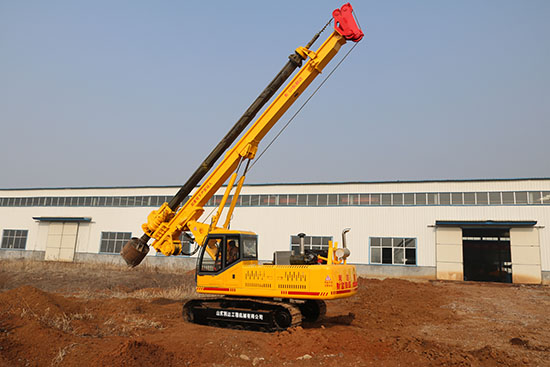

打桩深度20米机锁杆旋挖钻机图

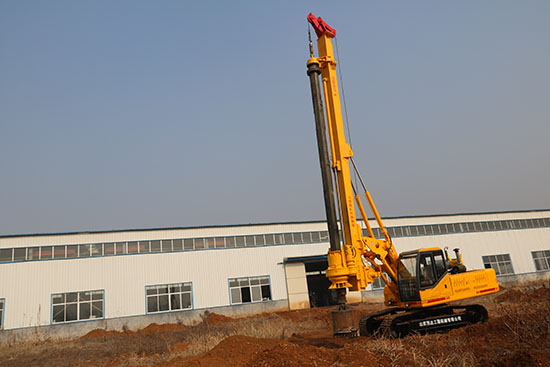

小型机锁杆旋挖钻机图片

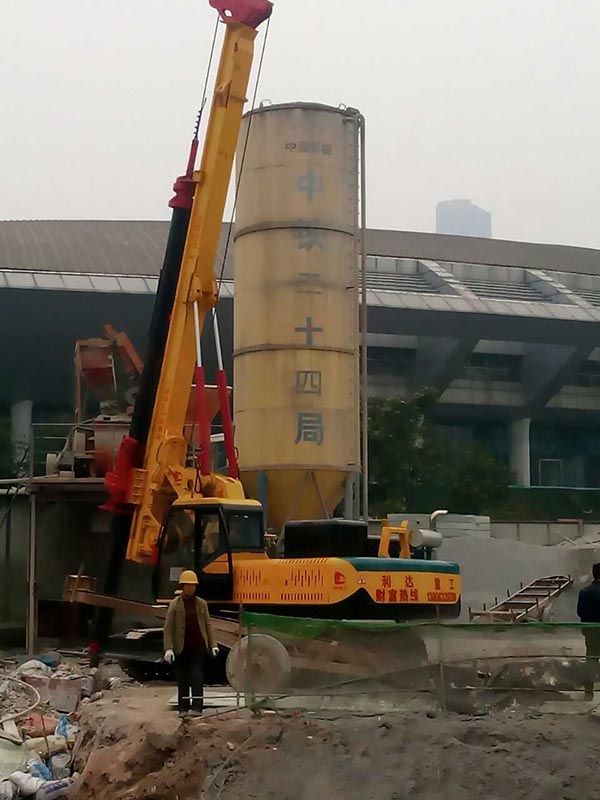

机锁杆旋挖机加装螺旋钻头施工图片

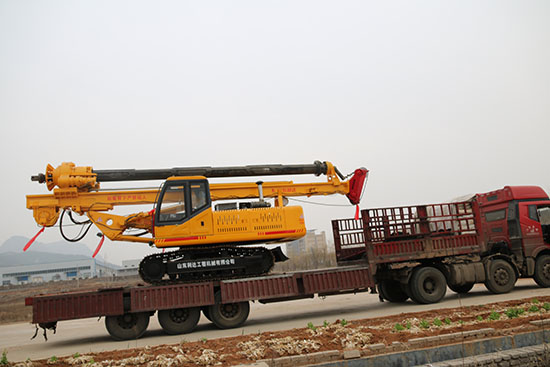

LD-520机锁杆旋挖钻机发车图
二、20米机锁杆旋挖钻机视频：
三、LD-520机锁杆旋挖钻机价格：
四、技术参数：
| 名称(Description) | 单位(Unit) | 参 数 值(Date) | |
| 最大钻孔直径(Max. Drilling Diameter) | mm | 1400 | |
| 最大钻孔深度(Max. Drilling Depth) | m | 20 | |
| 发动机(Engine) | 型号(Model) | / | 康明斯 GBT5.9-C150 |
| 额定功率/转速(Rated Power) | kW | 110/2300r/min | |
| 动力头(Rotary Drive) | 最大扭矩(Max. output torque) | kN .m | 100 |
| 转速( Rotary speed) | r/min | 17-40 | |
| 加压油缸(Pull-Down Cylinder) | 最大加压力( Max.pull-down piston push) | kN | 100 |
| 最大提升力(Max.pull-down piston pull) | kN | 100 | |
| 行程(Max.pull-down piston stroke) | mm | 2000 | |
| 主卷扬(Main Winch) | 最大提升力( Max.pulling force) | kN | 100 |
| 最大单绳速度 (Max. single-rope speed) | m/min | 70 | |
| 钢丝绳直径(Diameter of the steel wire rope) | mm | 24 | |
| 副卷扬(Auxiliary Winch0 | 最大提升力(Max.pulling force) | kN | 60 |
| 最大单绳速度(Max. single-rope speed) | m/min | 54 | |
| 钢丝绳直径(Diameter of the steel wire rope) | mm | 16 | |
| 行 走(Traveling) | 最大行走速度(Max. traveling speed) | km/h | 2.6 |
| 最小离地间隙(Min.ground claerance) | mm | 340 | |
| 接近角(Approach angle) | ° | 21 | |
| 离去角(Departure angle) | ° | 18 | |
| 整机最大爬坡度(Max.grade ability) | % | 30 | |
| 整机工作质量（标准配置下不含钻具）Overall Drilling Weight | t | 20.5 | |
| 外形尺寸(Dimension) | 运输状态(Transportation condition)(L×W×H) | mm | 9610×2600×3500 |
五、产品性能特点：
·采用旋挖钻机专用液压履带底盘，满足强的稳定性和运输的便捷性；
·采用康明斯发动机，动力强劲，足够的功率储备满足高原施工，噪音、排放满足欧Ⅲ标准；
·采用大三角变幅结构，具有强的稳定性；
·超大的钻桅截面，减低钻桅在施工时的晃动量，提高施工质量；
·加装了旋挖钻机钻杆托架，降低施工时钻杆晃动量，保证钻孔垂直度；
·液压系统采用负荷传感技术，使液压系统效率更高，更节能；
·可配置多种钻具，实现干湿两种钻孔作业，适用于多种地基的灌注桩钻孔工程。钻杆采用机锁式结构，通过牙嵌或摩擦板传递扭矩给钻具，传递扭矩大、效率高；
·主卷扬钢丝绳采用单层缠绕，操作方便自如，的提高了钢丝绳的使用寿命。并在主卷扬上设有钻孔 深度检测装置，单层绕绳使深度检测更准确、方便维修；
·动力头采用知名公司的减速机及马达，钻进扭矩大，工作效率高；
