LD-535 35米深机锁杆旋挖钻机
- 咨询热线：18206372758
-
LD-535机锁杆旋挖机钻桩机视频

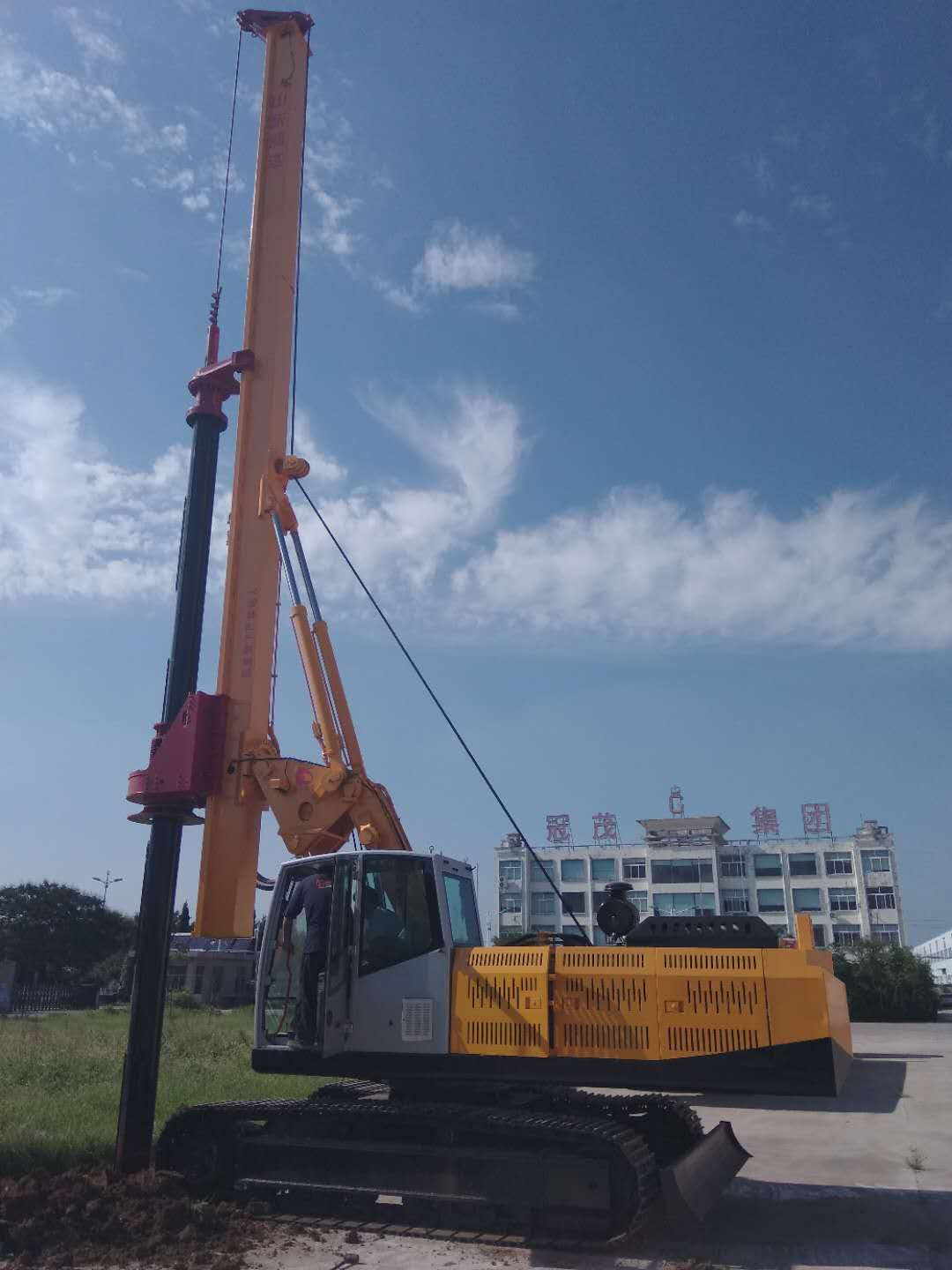

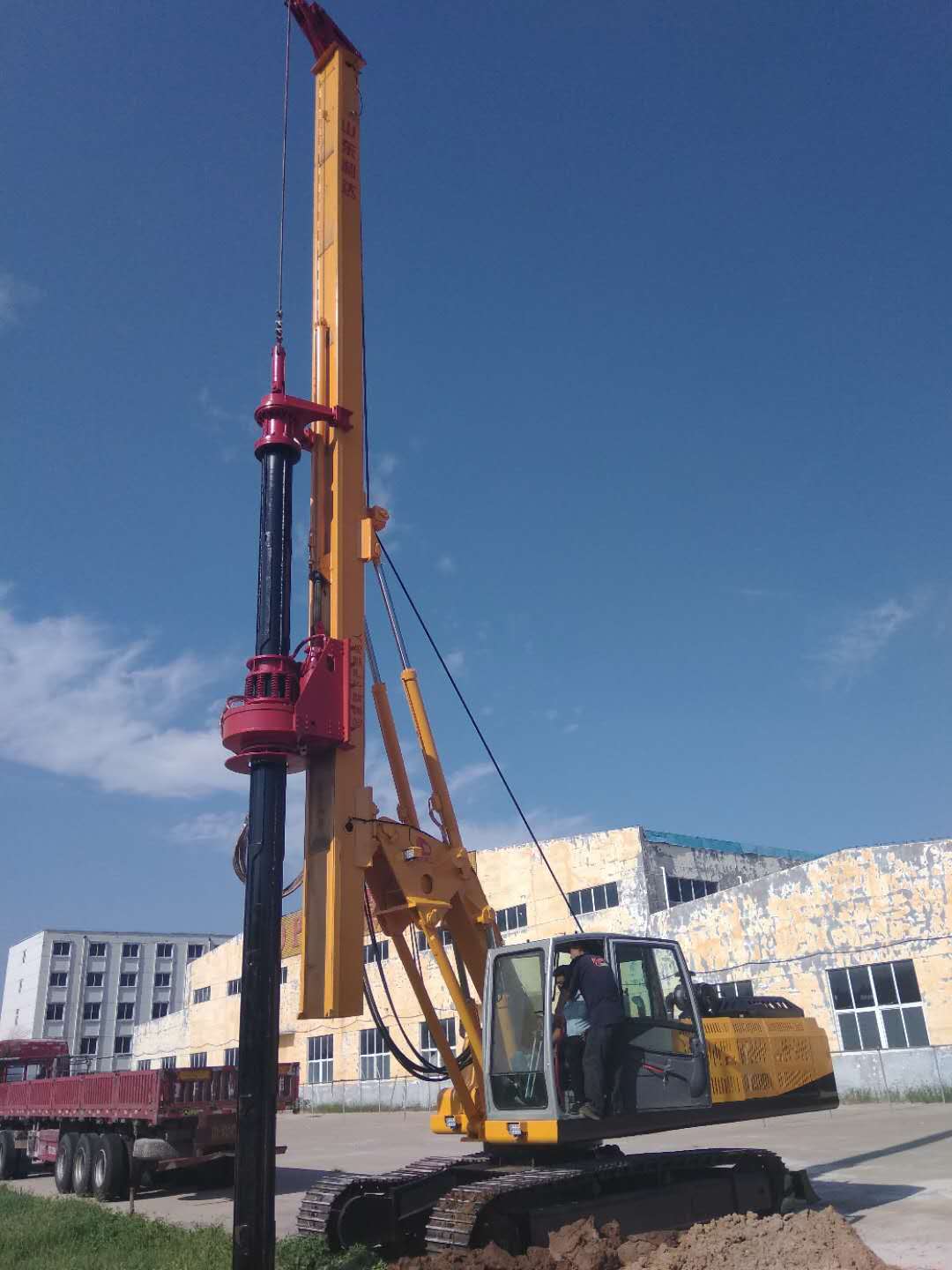

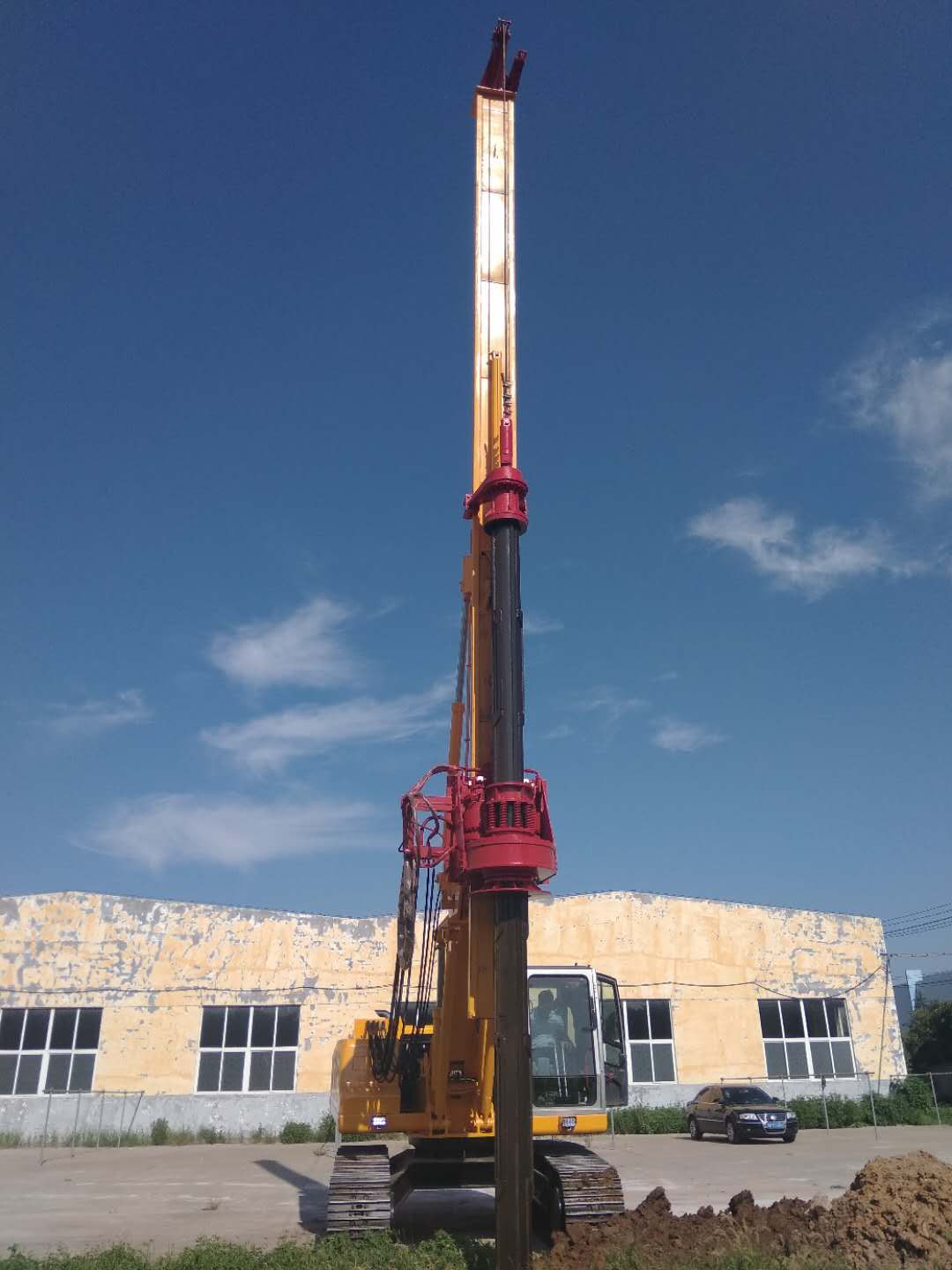

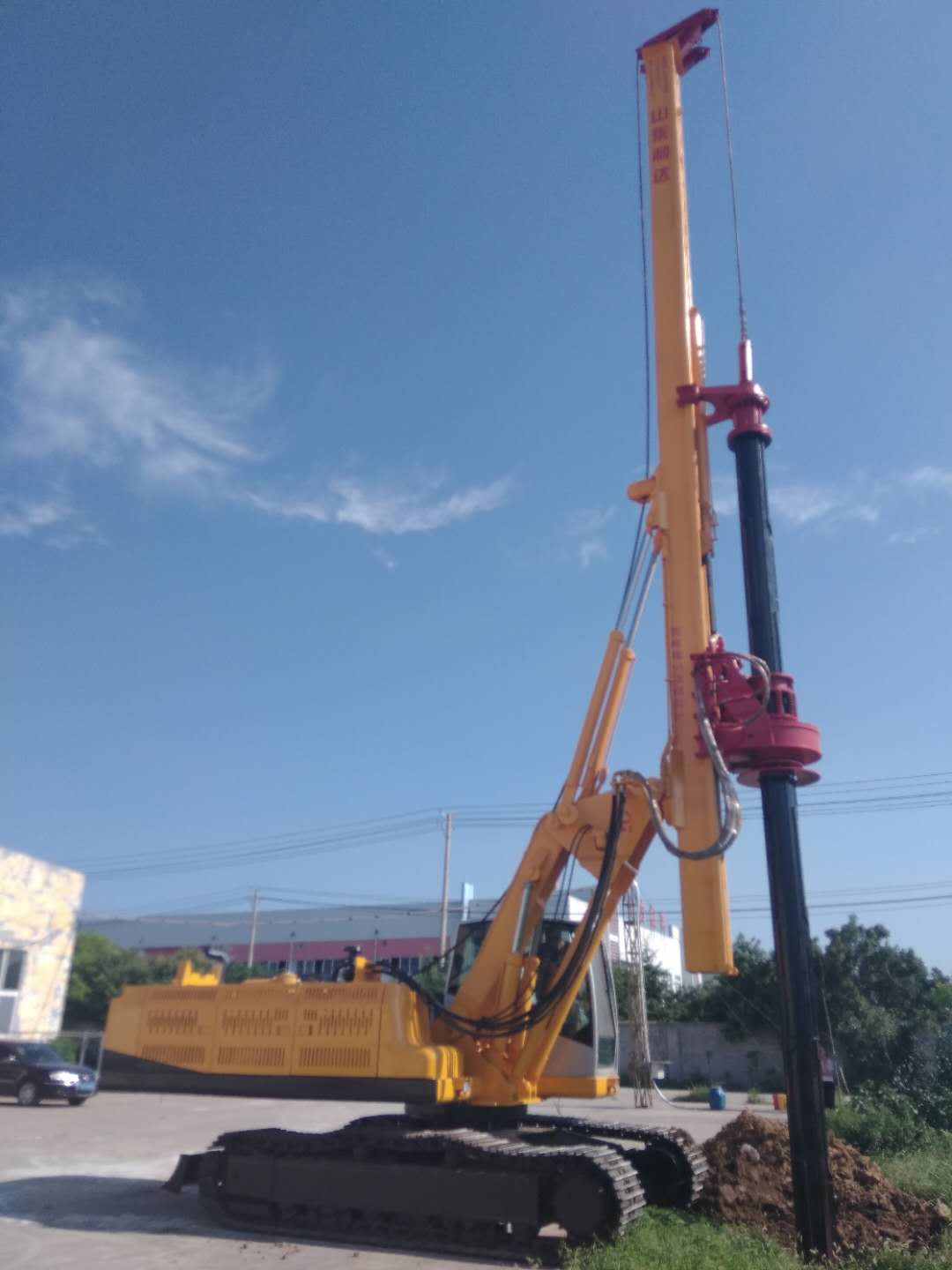

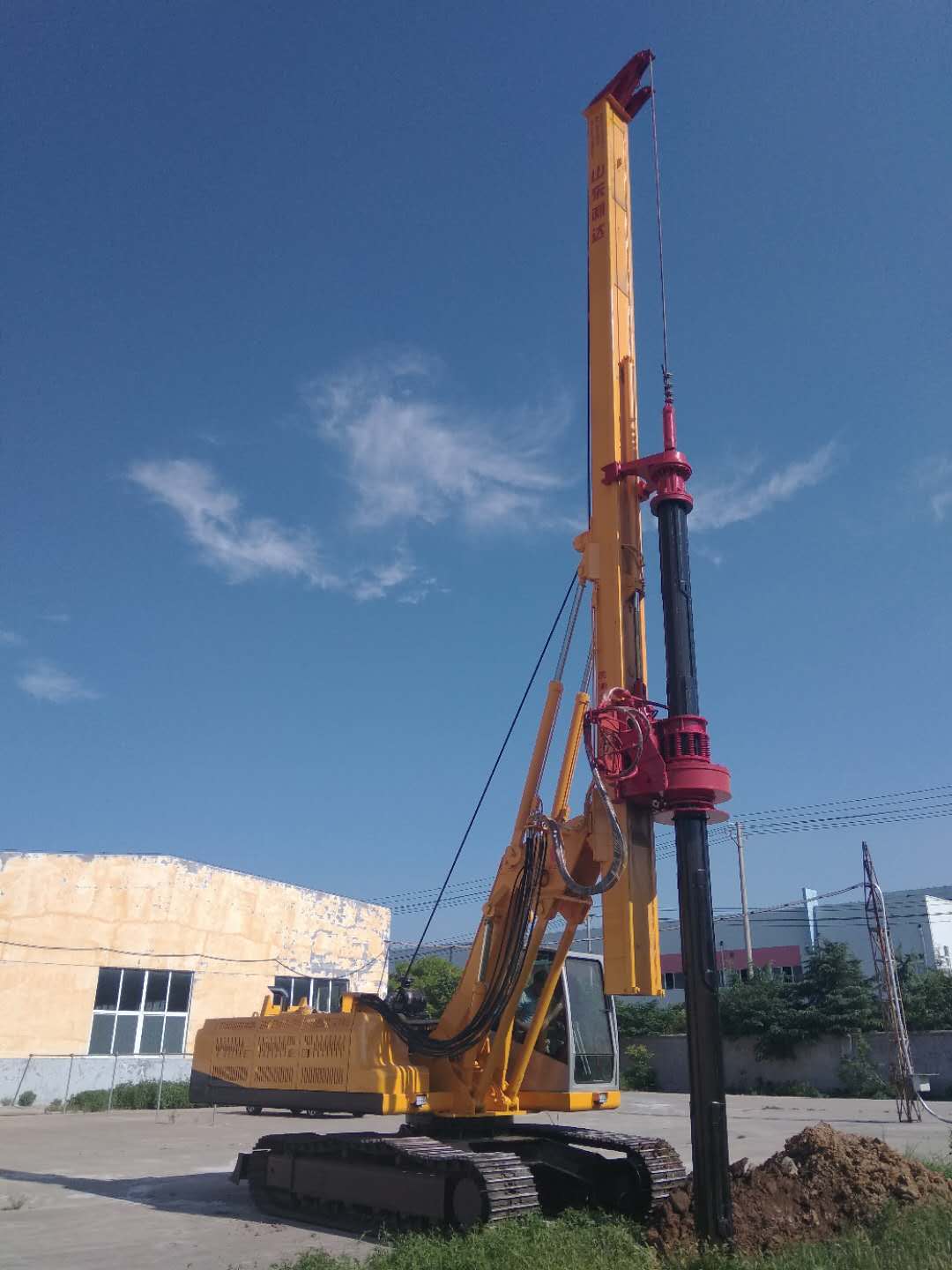

LD-535机锁杆旋挖机室外作业图片

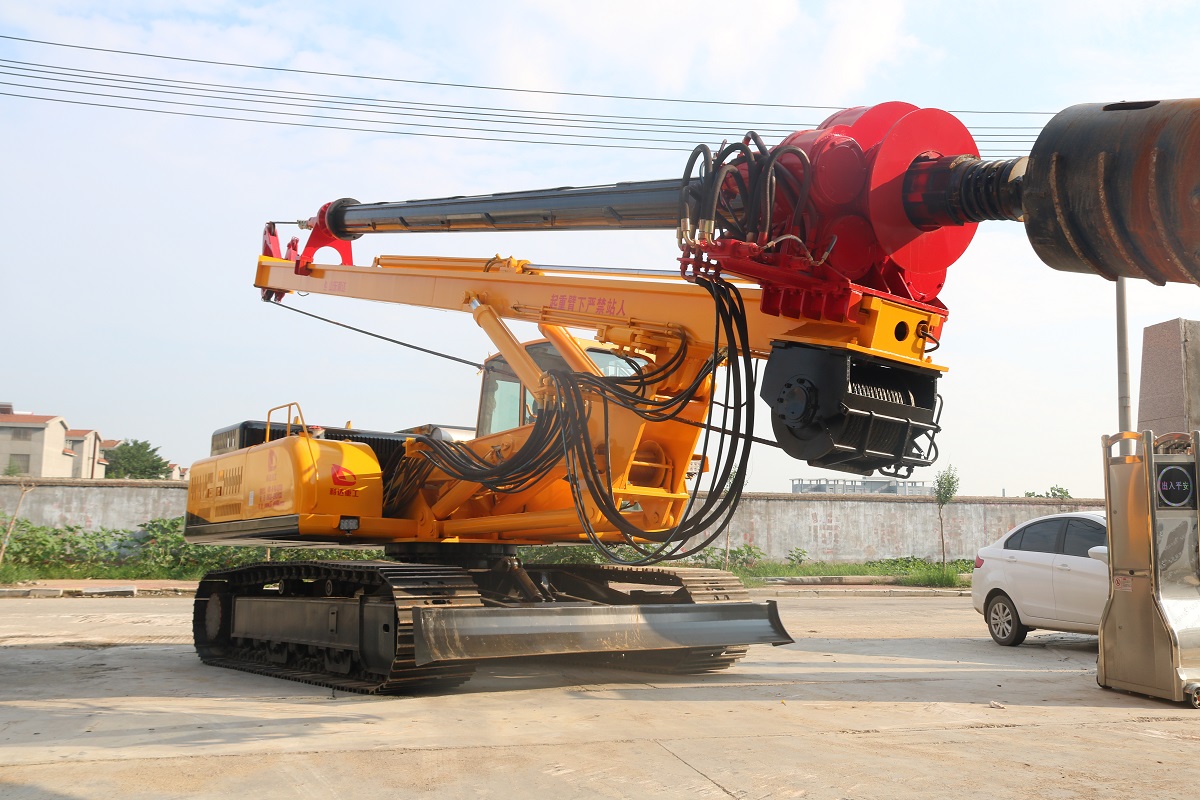

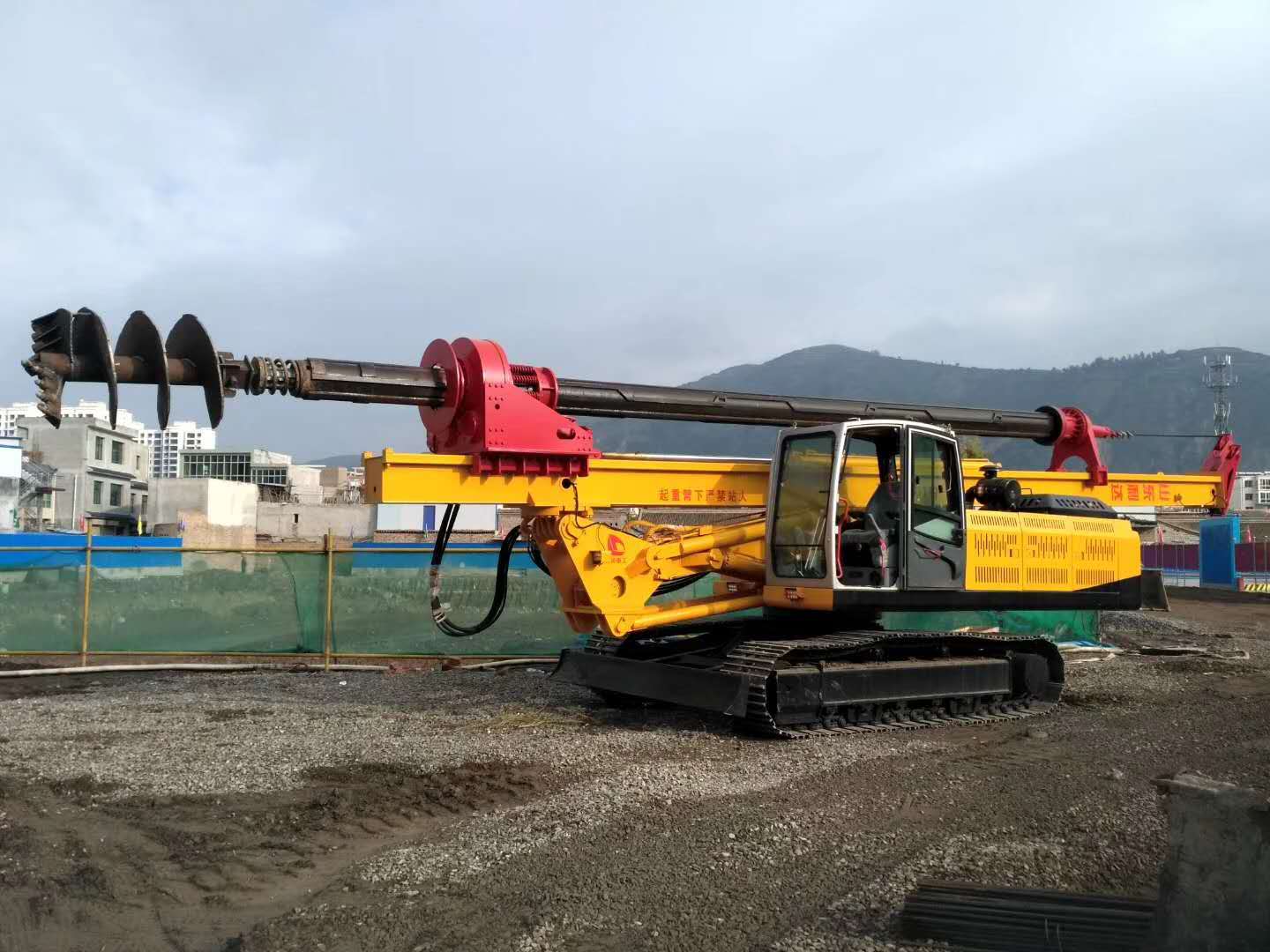

LD-535机锁杆旋挖钻桩图片
LD-535机锁杆旋挖钻机采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆等多项技术应用，是一种适合建筑基础工程中成孔作业的施工机械。主要适于砂土、粘性土、粉质土等土层施工，在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用。
1.采用了折叠式桅杆结构，结构简单精致，耐用性好，整机稳定性好 ，节省成本并使维修更方便。
2.采用上导向架结构，保证了钻杆与地面的垂直度，施工更加方便，提高了施工效率，增加了安全性。
3.动力头结构设计合理，润滑可靠，动力强劲，节约成本，且不易损伤，便于维修。
4.主卷扬：采用原装进口液压马达，反应灵敏，可以使用自由下放，提升速度可达到82m/min，大大提高施工效率。主卷扬放置于操作手的右前方，使操作手能随时观察到主卷扬的工作状况，避免因其他因素造成的乱绳现象。
| 名 称(Description) | 单位(Unit) | 参数值(Date) | |
| 最大钻孔直径(Max. Drilling Diameter) | mm | 1400 | |
| 最大钻孔深度(Max. Drilling Depth) | m | 35 | |
| 发动机(Engine) | 型号(Model) | / | 康明斯GBT5.9-C210 |
| 额定功率/转速(Rated Power) | kW | 153/2400r/min | |
| 动力头(Rotary Drive) | 最大扭矩(Max. output torque) | kN .m | 120 |
| 转速( Rotary speed) | r/min | 17-40 | |
| 加压油缸(Pull-Down Cylinder) | 最大加压力( Max.pull-down piston push) | kN | 100 |
| 最大提升力(Max.pull-down piston pull) | kN | 100 | |
| 行程(Max.pull-down piston stroke) | mm | 2000--4000 | |
| 主卷扬(Main Winch) | 最大提升力( Max.pulling force) | kN | 100 |
| 最大单绳速度(Max. single-rope speed) | m/min | 70 | |
| 钢丝绳直径(Diameter of the steel wire rope) | mm | 28 | |
| 副卷扬(Auxiliary Winch0 | 最大提升力(Max.pulling force) | kN | 60 |
| 最大单绳速度(Max. single-rope speed) | m/min | 54 | |
| 钢丝绳直径(Diameter of the steel wire rope) | mm | 16 | |
| 行 走(Traveling) | 最大行走速度(Max. traveling speed) | km/h | 2.6 |
| 最小离地间隙(Min.ground claerance) | mm | 340 | |
| 接近角(Approach angle) | ° | 21 | |
| 离去角(Departure angle) | ° | 18 | |
| 整机最大爬坡度(Max.grade ability) | % | 30 | |
| 整机工作质量（标准配置下不含钻具）Overall Drilling Weight | t | 32.8 | |
| 外形尺寸(Dimension) | 运输状态(Transportation condition)(L × W × H) | mm |
12500×3000×3400 |
